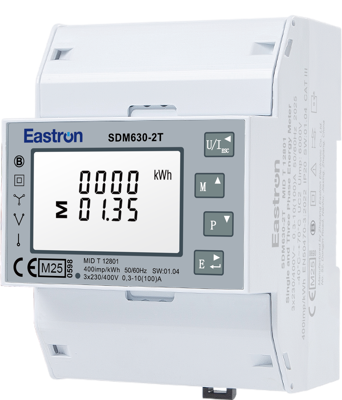

El Eastron SDM630-2T es un medidor multifunción trifásico de alta gama diseñado para la medición precisa de potencia en instalaciones industriales, comerciales y residenciales. El medidor está diseñado para la medición de corriente continua hasta 100A sin necesidad de transformadores de corriente y es adecuado para sistemas 3F-4V, 3F-3V y 1F-2V.
El dispositivo permite la supervisión detallada de todas las magnitudes eléctricas clave: potencia activa, reactiva y aparente (W, Var, VA), tensión, corriente, factor de potencia, frecuencia, distorsión armónica (THD), carga máxima (DMD), energía en sentido importación y exportación (incluido el cálculo de kWh netos). También admite mediciones de doble fuente.
La clara pantalla LCD con retroiluminación y los botones de control permiten un fácil manejo in situ. Dos salidas permiten la salida de impulsos para el procesamiento posterior de los datos. Gracias a la comunicación RS485 Modbus RTU, el dispositivo puede integrarse fácilmente en sistemas de control de nivel superior y software de gestión energética.
Por supuesto, la alta precisión, el bajo autoconsumo, el amplio rango de tensión y la certificación según la Directiva europea MID 2014/32/UE también son adecuados para fines de facturación.
Especificaciones técnicas
- Tipo de medición 3F-4V, 3F-3V, 1F-2V
- Corriente máx. Corriente 100 A medida directa
- Rango de tensión 3×230/400 V AC (85-276 V AC)
- Frecuencia 50/60 Hz
- Rango de corriente 0,3-10(100) A
- Corriente de base (Ib) 10 A
- Corriente máxima (Imax) 100 A
- Precisión de medida Clase 1 (IEC 62053-21), Clase B/C (EN50470-3)
- Consumo ≤ 2 W / 10 VA por fase
- Pantalla LCD retroiluminada
- Comunicación RS485 Modbus RTU
- Salidas de impulsos 2× salida pasiva (configurable y fija 400 imp/kWh)
- Función doble fuente Sí
- Medida bidireccional Sí (Importación / Exportación / kWh netos)
- Protección IP51 (uso en interiores)
- Temperatura de funcionamiento -40 °C a +70 °C
- Humedad relativa max. 95 % sin condensación
- Montaje en carril DIN (72 mm de ancho, 100 mm de alto, 66 mm de profundidad)
- Normas MID 2014/32/UE, EN50470-3:2022, IEC 62053-21, EN 61010-1
