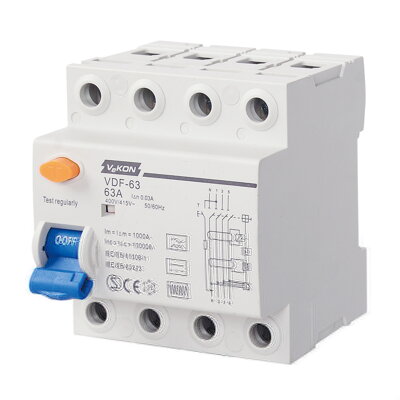

Los interruptores automáticos de tipo B se utilizan en sistemas fotovoltaicos, en el hogar, como protección para cargadores de automóviles eléctricos y para distribución de energía industrial para fines especiales (corriente continua). Al diseñar e instalar instalaciones eléctricas, las cargas eléctricas pueden generar corriente residual CC. En caso de avería, debe asignarse un circuito eléctrico independiente.
El interruptor de circuito tipo B está diseñado para su uso en aplicaciones con convertidores de frecuencia, en dispositivos médicos, UPS, instalaciones móviles, ascensores y más. Los disyuntores tipo B no están diseñados para su uso en redes y sistemas de CC con frecuencias de funcionamiento distintas de 50 o 60 Hz. Las condiciones para frecuencias de hasta 1 kHz se definen para el tipo de desconexión B.
Especificaciones técnicas
- Tensión nominal Un: 240V - 1P+N, 514V - 3P+N
- Corriente nominal en: 63A
- Corriente de disparo residual nominal: I △ n 0.03A,0.1A,0.3A
- Polos: 1P+N, 3P+N
- Tipo de corriente residual Tipo B: (AC+A+suavizado DC+F+ señal de alta frecuencia 1K Hz)
- Corriente nominal limitada de cortocircuito Inc: 10000A
- Corriente nominal limitada de cortocircuito I △ c: 10000A
- Conmutación nominal y capacidad de conmutación Im: 1000A
- Capacidad de conmutación y conmutación residual nominal I △ m: 1000A
- Tensión nominal de aislamiento Ui: 50V
- Tensión soportada de impulso nominal Uimp: 4000V
- Vida eléctrica: 2000 veces
- Vida mecánica: 10000 veces
- Temperatura ambiente de funcionamiento °C: -25~+40
- Temperatura ambiente almacenada °C: -25~+70
- Par de apriete: 3N.m
- Capacidad de conexión: 16mm2
- Grado de contaminación: 2
- Grado de protección: IP20
- Tipo de montaje: II
Solicitud
Industria, médica, cargador de coche eléctrico, ascensor, etc.
Cumple con el estándar
CEI/EN61008-1, CEI/EN62423; certificado por CCC, SEMKO, CE
Tipo de detección de corriente residual
AC+A+ suavizado DC +F+ señal de alta frecuencia (1K Hz)
Seguridad y certificados
El interruptor automático está diseñado para montarse en un riel de montaje de 35 mm de ancho de acuerdo con EN 60715. El interruptor automático tiene certificación IP20 para protección contra la humedad y el polvo y después de la instalación en una caja de distribución IP40.
El interruptor cuenta con una garantía estándar de 24 meses.
