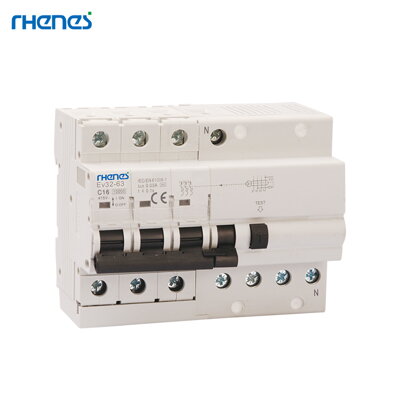

Interruptor diferencial con protección contra sobrecorriente (RCBO) EV32-63 es aplicable a corrientes de operación diferenciales con tensión nominal de 230 V/400 V, frecuencia de 50/60 Hz y corriente nominal de hasta 63 A. Se utiliza para proteger contra descargas eléctricas, sobrecorrientes y cortocircuitos en líneas de edificios o similares. También protege contra incendios causados por corrientes de falla derivadas de daños en equipos eléctricos. Este interruptor automático es aplicable en sectores como la industria, el comercio, edificios de gran altura, obras civiles, etc.
Descripción detallada / Características clave:
- Doble protección en uno (RCBO): El modelo Ev32-63 combina dos funciones de protección esenciales. Protege de forma fiable contra descargas eléctricas debidas a corrientes de fuga a tierra (función RCD con sensibilidad de 30mA) y, al mismo tiempo, previene eficazmente los daños en los equipos y el riesgo de incendio causados por sobrecargas o cortocircuitos (función MCB con curva C). Esta combinación ahorra espacio en el cuadro eléctrico y simplifica el cableado.
- Para sistemas trifásicos (3P+N): Este RCBO está diseñado para instalaciones eléctricas trifásicas con conductor neutro (4 polos), lo que garantiza una protección robusta y completa para potentes aparatos y circuitos en hogares, espacios comerciales e industria ligera.
- Alta sensibilidad 30mA: Con una corriente residual nominal de 30 mA, el RCBO Ev32-63 ofrece una excelente protección personal contra descargas eléctricas. Es un requisito estándar para la protección de circuitos de tomas de corriente, baños y otros lugares con mayor riesgo.
- Tipo A para electrónica moderna: Gracias al Tipo A, reacciona de forma fiable no solo a corrientes alternas, sino también a corrientes residuales continuas pulsantes. Esto lo hace indispensable para la protección de circuitos que alimentan electrónica moderna, como convertidores de frecuencia, cargadores de vehículos eléctricos, ordenadores, iluminación LED y dispositivos con rectificadores.
- Curva C (32-63A): La curva de disparo "C" asegura una respuesta óptima a picos de corriente medios, típicos del arranque de motores, transformadores o estaciones de carga para vehículos eléctricos. Está disponible en variantes de corriente nominal de 32A a 63A, lo que permite una selección flexible según los requisitos específicos de su instalación.
- Construcción robusta y fácil instalación: Diseñado para montaje en carril DIN, lo que garantiza una instalación rápida y segura en cualquier cuadro eléctrico estándar. Materiales de alta calidad y un procesamiento preciso aseguran una larga vida útil y un funcionamiento sin fallos.
Especificaciones técnicas:
- Tipo de producto: Interruptor diferencial con protección contra sobrecorriente (RCBO)
- Modelo: Ev32-63
- Número de polos: 3P+N (3 fases + Conductor Neutro)
- Corriente nominal (In): 32A – 63A (según la variante específica, por favor, seleccione del menú)
- Corriente residual nominal (IΔn): 30 mA
- Tipo de interruptor diferencial: A (sensible a componentes AC y DC pulsantes)
- Curva de disparo: C
- Poder de corte nominal (Icn): Por ejemplo, 6 kA (a completar según el fabricante, típicamente 6kA o 10kA)
- Tensión nominal: 230/400 V AC
- Montaje: En carril DIN (EN 60715)
- Normas: EN 61009-1, IEC 61009-1
- Rango de temperatura de funcionamiento: -25°C a +40°C
- Grado de protección: IP20 (al montar en el cuadro eléctrico)
Principales ventajas para usted:
- Protección completa: Protege a las personas contra descargas eléctricas y, al mismo tiempo, sus equipos contra daños.
- Ahorro de espacio: Dos funciones en un solo módulo reducen las necesidades de espacio en el cuadro eléctrico.
- Alta fiabilidad: Cumple con los más altos estándares de seguridad para un funcionamiento duradero y seguro.
- Uso universal: El Tipo A es ideal para aplicaciones modernas, incluyendo estaciones de carga para vehículos eléctricos.
- Fácil instalación: Montaje estándar en carril DIN para un cableado rápido y sin problemas.
Ideal para aplicaciones:
- Estaciones de carga para vehículos eléctricos (cargadores EV): Indispensable para una protección segura y conforme a la normativa.
- Viviendas unifamiliares y apartamentos: Cuadros eléctricos principales, baños, circuitos exteriores.
- Oficinas y espacios comerciales: Para la protección de equipos informáticos y dispositivos sensibles.
- Pequeña industria y talleres: Máquinas con motores, convertidores de frecuencia.
- Instalaciones fotovoltaicas y bombas de calor: Protección de circuitos con inversores.
Elija el RCBO Ev32-63 para un funcionamiento tranquilo y seguro de su red eléctrica. Calidad en la que puede confiar.
Ficha técnica disponible para descargar aquí.
El interruptor cuenta con una garantía estándar de 24 meses.
